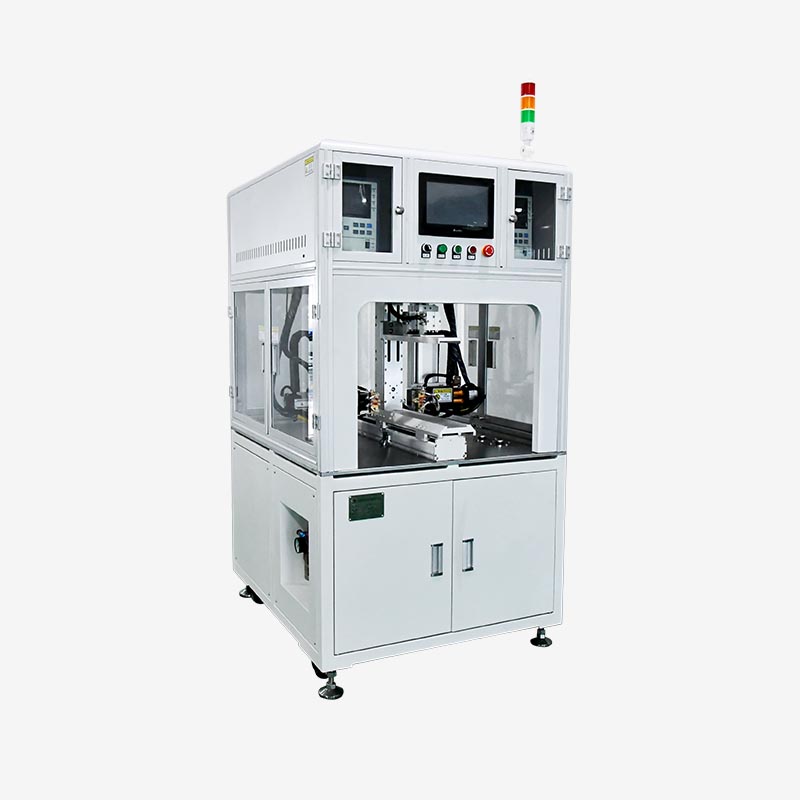

双面点焊机
产品特点

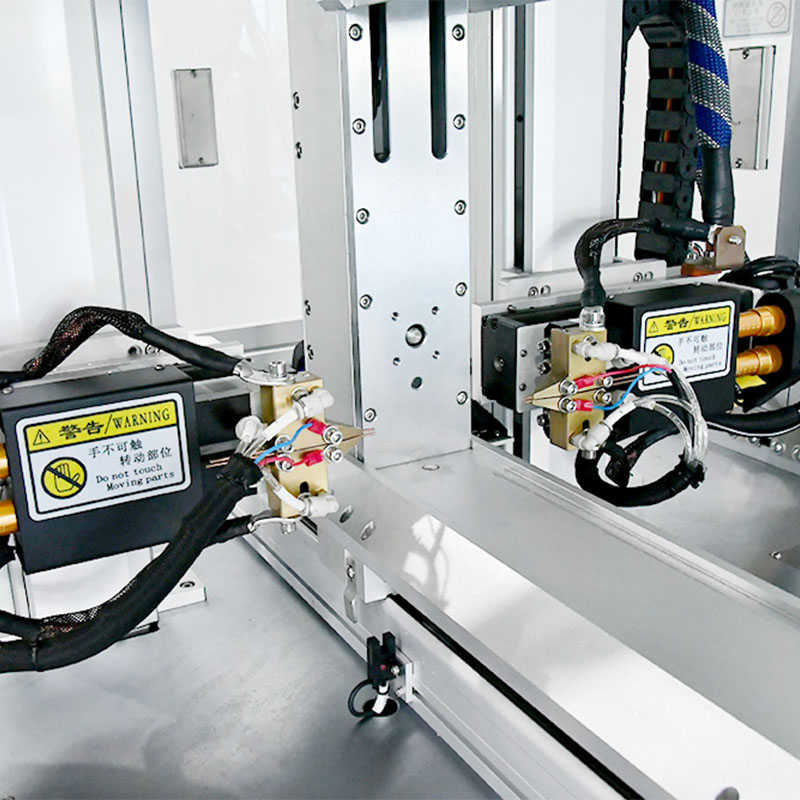

1、高精密全伺服焊头，速度快、精度高、稳定性好。
2、火花飞溅少，焊点美观牢固，无发黑，焊点大小均匀无毛刺。
3、焊接效率高，以 18650 为例：约 2000-3000PCS电芯/小时
4、高清晰度触摸屏，编程简单，具有防呆配置，普通员工容易上手操作
5、手动输入、阵列、CAD图形三种文件编程
6、可储存最高99组焊接范围，换线调机方便
7、焊点整体偏移一键校准功能
8、调整使用方便，焊针间距、压力独立可调
9、可根据客户要求选配焊接电源（逆变直流、晶体管）
10、自动报警及切断系统，显示故障位置，并清楚故障后可继续工作
技术参数
| 序号 | 项目名称 | 参数 |
| 1 | 设备名称 | 锂电池全自动双面点焊机 |
| 2 | 产品型号 | XZ-D70 |
| 3 | 设备功率 | AC 220V/50Hz |
| 4 | 整机最大功率 | 5.0KW |
| 5 | 气源气压 | 0.4~0.6MPa |
| 6 | 适用型号 | 18650电池组 (可定制) |
| 7 | 行程 | Y:500*X:400*Z:*50mm |
| 8 | 最大点焊速度 | 0.8s/点 |
| 9 | 产能效率 | 约 2000-3000PCS/min |
| 10 | 镍片厚度 | 0.1~0.2mm(超出需确认工艺） |
| 11 | 可储存文件组数 | 99组 |
| 12 | 操作系统 | 嵌入式系统+人机界面 |
| 13 | 驱动方式 | 全伺服运动控制+下压紧气缸 |
| 14 | 点焊驱动方式 | 全伺服驱动 |
| 15 | 数据导入 | 支持CAD导入/手工/阵列三种方式 |
| 16 | 重复定位精度 | ±0.02mm |
| 17 | 特殊点焊方式（定制） | 配全伺服旋转焊头（水冷系统） |
| 18 | 整机重量 | 约800KG |
| 19 | 外观尺寸 | L:1160*W:1110*H:1890mm |
适用范围
适用于18650、32650、21700、26650、14500圆柱电芯模组与镍片合金片铝镍复合带的焊接。或者是NB/Power Tool/Gardening Tool/High Power/储能电站/电动平衡车电池/电动摩托车电池/电动汽车电池/助理车电池/太阳能储能电池焊接设备,可以与自动化生产线配套使用。

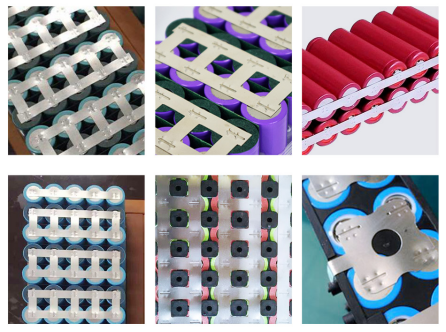

点焊效果
